Aperçu Produits Moteur automatique de porte coulissante

Routeur pneumatique automatique de carte PCB de commande numérique par ordinateur pour la carte électronique rigide

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	YUSH
Certification:	CE,ROHS, FCC
Numéro de modèle:	YSV-5A

Conditions de paiement et expédition:

Quantité de commande min:	1 jeu
Prix:	business negotiation
Détails d'emballage:	Cas de Plywooden
Délai de livraison:	5-10 jours
Conditions de paiement:	Départ usine. GOUSSET
Capacité d'approvisionnement:	1000 /week réglés

Contact

Description de produit détaillée

Moteur se protéger:	Ayez la surchauffe, surcharge, fonction de protection de basse tension	Coupure de la précision:	0.1mm
Taille de carte PCB (maximum):	322mm*322mm	Positionnement de la répétabilité:	0.001mm
Système de vision:	Compensation du CCD AOTU	ordinateur:	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G)
Axe:	50000rpm/min	Précision de la coupe:	0.01mm
Mettre en évidence:	Machine de cheminement de carte PCB , Machine de séparateur de carte PCB

Routeur pneumatique automatique de carte PCB de commande numérique par ordinateur pour la carte électronique rigide

Liste de pièces de machine

I. Hardware
AXE	Axe et inverseur d'étoile de matin
CCD	Ligne caméras industrielles de Sony 520
LENTILLE	Computar EX2C
Vis	Importations de vis de boule d'au sol de précision de TBI
Guide	HIWIN élargissant le rail de guide linéaire importé
MOTEUR	Série de JiaBao LCF
CARTE DE L'ENTRÉE-SORTIE CONTRONL	HFC PCI-9074
CARTE DU CONDUCTEUR CONTRONL	HFC PCI-9074
CARTE D'ENTRÉE-SORTIE	PCI-9074-64pcs/-38pcs
Nettoyage statique	Série de STATIC-ST401A
Ordinateur	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1GDDR/80G)
Interface de machine	AOC LCD17 », souris de Logitech
2. logiciel
Système de contrôle	Windows XP professionnel (Service3, v.3244)
GUI d'opération	Chinois Windows XP
Le programme éditent	En ligne
Système de vision	Compensation du CCD AOTU
Système de contrôle	Version de F 1.0.2

Paramètres d'optimisation du traitement

De façon générale
Dimensions (WDH)	1220mm1450mm1420mm
Poids	550KG
Taille compensée	60~110mm
Manipulateur
Type de moteur	Série de JiaBao
Positionnement de la répétabilité	0.001mm
Emplacement de travail d'axe (maximum)	680mm360mm50mm
Le poste de travail
Fixation de carte PCB	norme, spécialisation
Chargement de carte PCB/déchargeant	manuel
Taille de carte PCB (maximum)	322mm*322mm
Carte PCB épaisse (maximum)	5mm
Fixturing
Rigidité fixturing	norme
Fixation de Fixturing	machines
Moteur d'axe
Puissance	400W
Axe	50000rpm/min
Protégez	individu/refroidissement de vent
Coupeur de changement	Spécialisation
Acheminement de la capacité
Coupant la vitesse (maximum)	100mm/s
Conduisant la vitesse (maximum)	3000mm/s
Précision de la coupe	0.01mm
Système de vide
Puissance de vide	2.2KW C.A. 380V
Vide	plomb
Utilités
Puissance	2.2KW AC380V
Alimentation en air	2~5KG/cm2
Programmation
Le programme éditent	En ligne
La fonction éditent	Ligne, arc, circula, U-courbe
Stockage de programme	HDD
Système de vision	CCD de couleur de SONE
compensation de coupeur de fraisage	AUTOMOBILE
Installation de vide	AUTOMOBILE
Moniteurs d'opération
Iindicator	État de machine d'Iindicator
contrôle d'outil	La vie automatique d'outil de détection, l'utilisation de l'essai de temps
Moteur se protéger	Ayez la surchauffe, surcharge, fonction de protection de basse tension
moteur au-dessus de contrôle de chargement	Ayez la surcharge, la ligne est fonction de protection de tension normale et basse
Temps utilisable d'outil	La vie automatique d'outil de détection,
Statistique de données	Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses
Disque d'erreur	Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines
III. exactitude
Précision d'axe	0.001mm
Coupure de la précision	0.1mm
IV. sécurité
L'emplacement de travail se protègent	Avec quatre protection scellée
Capteur de porte	Avant et capteur arrière de microcontact de porte de sécurité (facultatifs)
Touche "ARRÊT" d'exigence

Description de fonction

X10 bourdonnement-dans l'image fait à easier&increase de programmation l'exactitude de l'arrangement de point.

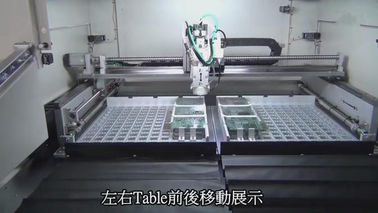

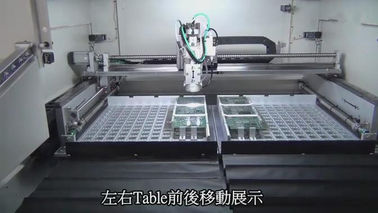

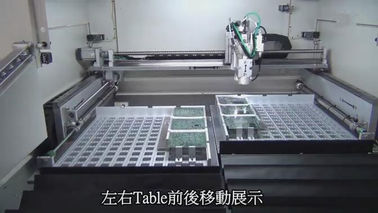

La table de glissement deux fournit simultanément le mouvement par aller-retour pour réduire le moment de pointe pour une meilleure productivité.
L'image AUTOMATIQUE de la compensation system.CCD de MARQUE pourrait check&simulate le chemin ou acheminement pour réduire l'erreur inutile avant la coupe.
de routng de peu ascenseur et décalage automatiquement au prochain point programmé coupant alors pour prolonger la période de la vie de conduire le peu.
conception d'industrie de porte de sécurité.
L'image de CCD pourrait check&simulate le chemin ou acheminement pour réduire l'erreur inutile avant la coupe
