Chaîne de production en acier galvanisée de sandwich à unité centrale système de refroidissement automatique
Caractéristiques de LineTechnical de panneau "sandwich" d'unité centrale
|
matériel 1.Raw : acier de couleur, acier galvanzied
épaisseur 2.Material : 25-100mm
vitesse 3.Working : 4-15m/min
4.Number des rangées de rouleau : environ rangée 16 à 20
type 5.Decoiler : automatique hydraulique
identification 6.Decoiler : 510mm-610mm
7.Decoiler OD : 1300mm maximum
mouvement 8.Driven : moteur
9.Transmission : Convoyeur à bande en caoutchouc
matériel 10.Roller : Acier GCR15 avec le traitement thermique
diamètre 11.Axis : 80mm
matériel 12.Axis : Acier de la haute catégorie 45#
moteur 13.Main : 30kw
14.Cutting meurt matériel : GCr12 avec treatmentHR58-62 éteint
système 15.Control : Système de contrôle de fréquence de PLC avec l'écran tactile
marque 16.PLC : Le Japon panasonic
marque 17.Encoder : Ombrand
périodes 18.Reciprocating de tête d'injection par minute : 2-6 m/min
|
Compositions de la machine
| 1. Decoiler hydraulique |
| 2.Main formant la machine |
| 3.Polyurethane écumant et injectant la machine |
| dispositif 4.Heating |
| convoyeur à bande 5.Double (23m longs |
| centrale 6.Hydraulic |
| système de contrôle de PLC 7.Panasonic |
| 8.Automatic Stacke |
Dessins de profil de panneau "sandwich" d'unité centrale
Description de produit
Le principe d'opération du dispositif de production de sandwich à unité centrale est comme suit : des matières premières de la rigide-mousse sont fournies dans la tête de mélange par la pompe de dosage sur la machine d'injection et puis injectées sur la feuille inférieure de revêtement allant aux convoyeurs avec la feuille superficielle supérieure. Entre les convoyeurs supérieurs et inférieurs, les matériaux liquides sont durcis dans la forme, après tout pour des actions ci-dessus sont accomplis, par un mécanisme de coupe de suivi automatique, coupe dans des segments selon la longueur de préréglage.
Écoulement de fonctionnement
Decoiler --Alimentation et guidage--Formation de petit pain--Polyuréthane écumant et injectant--Chauffage-- Compression--Coupure--Produit pour s'épuiser le Tableau
Caractéristique de dispositif de production de sandwich à unité centrale
- Caractéristique : En produisant une autre taille de 1 forme vous devez juste changer les entretoises
- Caractéristique : La vitesse de formation peut être portée à 15m/min qui peut apporter le haut effiency de production
- Caractéristique : La longueur de coupe, largeur, quantité sont réglable par le système de contrôle de PLC, station hydraulique fournissent la puissance de moteur de coupe pour les modèles de coupe
- Caractéristique : Le moteur électrique donne la puissance aux chaînes ou les réducteurs de transmission pour apporter la machine pour la courir est très facile d'installer la machine
- Caractéristique : En produisant une autre taille de 1 forme vous devez juste changer les entretoises
- Caractéristique : Les ingénieurs professionnels ont l'expérience de plus de 15 ans en concevant le moulin de fabrication de rouleaux et de tuile de toit
- Caractéristique : Les ingénieurs ont adopté la technologie et le métier européens avancés pour concevoir des machines
- Caractéristique : De grande précision, la tolérance de coupe de longueur est +/-1.5mm (par) qu'il peut garantir que les produts produits par la machine sont très beaux
- Caractéristique : La structure de machine est très stable, quand la machine la courant est très sûre
Images de produits
Le panneau "sandwich" est entre 25 et 200mm dans l'épaisseur, 1000mm dans la largeur, longueur déterminée par le client. Le panneau "sandwich" est principalement employé en tant que maintenir chaud pour le mur et le toit. Différents panneaux isolants avec d'autres couches douces de revêtement ont pu également être produits sur la ligne.

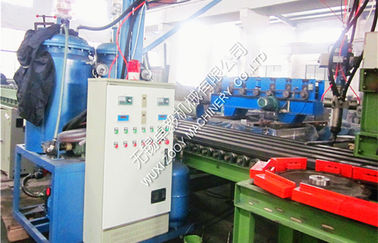

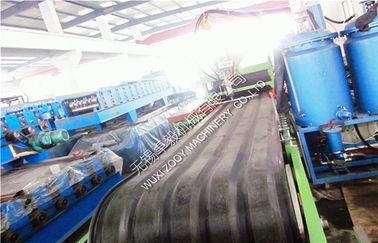

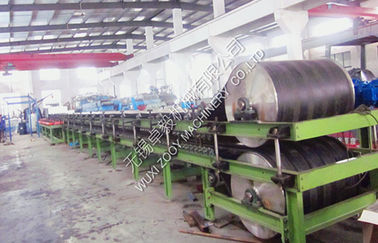

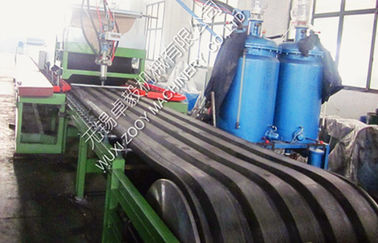

Images de dispositif de production de panneau "sandwich" d'unité centrale
Cette chaîne de production de panneau "sandwich" d'unité centrale est un genre d'équipement spécialisé pour produire le panneau "sandwich" avec la couche moyenne de polyuréthane d'anti-combustion et avec le toit formant le panel comme couche de visage supérieur, papier d'aluminium comme couche de dessous.
D'autres machines nous fabricant
La tuile vitrée, la tuile de toit, la feuille de toit, le panneau de toit, la plaque d'appui, les PURLINS de la CZ interchangeables rapides, les PURLINS de C, de Z, d'U, de sigma, le goujon et la voie, L, V, ont rainé les profils d'angle, le panneau de toit de double couche, la rambarde de route, le volet de rouleau, le cadre de porte, le panneau de porte, le silo en acier, la poubelle de grain, le panneau "sandwich" d'unité centrale, le chemin de câbles, l'appui à énergie solaire, le FAISCEAU, le guiderail de porte et beaucoup de beaucoup de genres de petit pain formant des machines.
Nous te fournirons la meilleure qualité, la plupart de petit pain économique de tuile de toit des prix formant des machines.
Aspects de Procuments
| Aspects de Procuments |
Règle détaillée |
| Paiement Tearms |
Le paiement sera effectué par L/C ou T/T (acompte de 30% et l'équilibre pour 70%
soyez payé avant le chargement de récipient à l'usine du `s de vendeur quand l'acheteur confirme la qualité est
aux conditions contractées
|
| Emballage |
Approprié au transport de mer. Habituellement un rouleau d'enjeu de raisin de haute précision a formé des charges d'installation
dans un récipient. Dépend de la taille et du poids de la machine
|
| Délai de livraison |
30-65 jours ouvrables.
|
Service après-vente
| Garantie |
garantie de 1 an de date d'expédition. |
| Garantie |
1.Guaranteed contre des défauts de fonctionnement dus aux défauts de fabrication pendant 1 année après date
de l'achat, seront dépannés gratuitement
2 : Des réparations ne seront pas exécutées exempt du changement même pendant la période de garantie des circonstances suivantes :
- Les dommages se produisent en raison d'une catastrophe naturelle
- Le défaut de fonctionnement se produit en raison de l'erreur d'utilisateur
- Le défaut de fonctionnement se produit en raison des modifications
- Le défaut de fonctionnement se produit en raison davantage de mouvement ou de d'expédition après installation
3 : Le billet d'avion, le coût de transport, l'hôtel, les repas et le 100$ par jour seront pour le compte de l'acheteur si
l'ingénieur du fabricant doit être envoient à l'usine de l'acheteur pour maintenir la machine pendant
période de garantie.
|
Conditions de paiement
| Aspects de Procuments |
Règle détaillée |
| Terme de paiement |
Le paiement sera effectué par L/C ou T/T (acompte de 30% et l'équilibre pour 70%
soyez payé avant le chargement de récipient à l'usine du `s de vendeur quand l'acheteur confirme la qualité est
aux conditions contractées
|
| Délai de livraison |
30-65 jours ouvrables.
|
|
Garantie
|
garantie 1year de date d'expédition.
|
| Emballage |
Approprié au transport de mer. Habituellement un rouleau d'enjeu de raisin de haute précision a formé des charges d'installation
dans un récipient. Dépend de la taille et du poids de la machine
|
Nous produisons également l'autre petit pain formant des machines :
- Formeurs droits de petit pain de courrier
- Goujon et voie formant des machines
- T-barre formant des machines
- Petit pain de rambarde formant des machines
- Petit pain de chemin de câbles formant des machines
- Lignes de fabrication de volet de rouleau
- Chaîne de production de panneau "sandwich" d'unité centrale
- Petit pain de Purlin formant la machine
- Petit pain en acier de silo formant la machine
- Machines de gouttière et machines de tuyau de descente d'eaux ménagères
- Métal couvrant le petit pain de /decking/cladding formant des machines
- Petit pain de tuile de toit formant des machines
- Petit pain de châssis de porte et de fenêtre formant des machines
- Petit pain de rail de guide formant des machines
