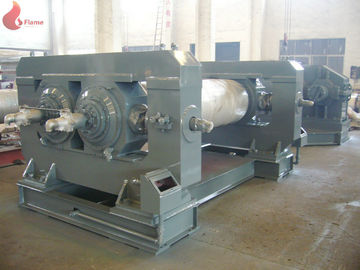

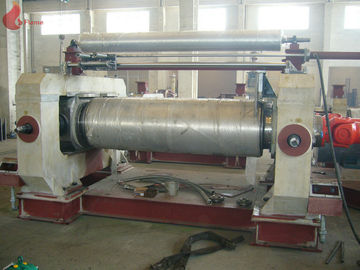

Petit pain de Φ610 x1830mm deux mélangeant le moulin ouvert à la transmission d'accouplement de vitesse

Malaxeur en caoutchouc de moulin de mélange de petit pain de Φ610x1830mm deux avec la transmission d'accouplement de vitesse

Description :

Moulin de mélange en caoutchouc

1. Les petits pains sont faits de fonte effrayante avec le bâti tourné. Le visage de petit pain est dur et antiusure. La cavité interne est traitée pour faire la température bien proportionnée sur la surface de petit pain.

2. La machine est équipée d'un dispositif de protection de surcharge pour empêcher les composants principaux frombeing en raison endommagé de la surcharge.

3. La machine est également équipée d'un dispositif de secours. Quand un accident émergent se produit, dessinez juste la tige de traction, et la machine arrêtera immediately.it est sûre et fiable

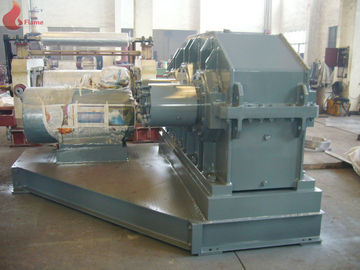

4. Le système de transimission adopte un réducteur d'engrenage planétaire de ZQ, qui a une structure compacte avec une durée de vie d'efficacité de transmission, plus à faible bruit et plus longue plus élevée.

5. Le bâti est un cadre complet, qui est commode pour l'installation.

Applications :

Deux rouleaux ouvrent la canalisation en caoutchouc de moulin de mélange utilisée dans l'usine en caoutchouc de produit : Raffinage du caoutchouc naturel, caoutchouc cru et mélange composé. Mélange battant en caoutchouc et laisser en caoutchouc d'étiquette.
Cette machine est double rouleau s'ouvrant pour être employé pour le caoutchouc ou le mélange en plastique. Elle se compose du siège, du dispositif de vue, en caoutchouc, d'entraînement, du graisseur et du refroidisseur, dispositif de réglage de gamme du rouleau. Frein de sécurité. Moteur et réducteur, etc. Le rouleau est fait à partir de la sécurité refroidi et la fonte dure, surface douce est polie dans le terme du cas différent. La vapeur saturée et l'eau de refroidissement peuvent être entrées dans le rouleau vide pour ajuster la température du rouleau. Des particules colloïdales sont dessinées dans l'espace vide des deux rouleaux qui font la rotation relative dans la vitesse différente pour mélanger le caoutchouc, dans davantage de feuille en caoutchouc.

Description :

1. Spécifications générales

taille 1-1.Roll : Φ610x1830mm

1-2. Matière première mélangée : Le caoutchouc

1-3.Electric

1) Alimentation secteur : 380V x 50HZ x 3Φ

2) Auxiliaire : 380V x 50HZ x 3Φ

3) Puissance de contrôle : 220V x 50HZ x 1Φ

1-4. Utilité

1) L'eau de refroidissement : 2 | 3 Kg/cm2

2) Pression de vapeur : 5 Kg/cm2

2. Spécifications principales

moteur 2-1.Main

1) Type : Rotor totalement inclus de cage

2) Puissance : C.A. 132KW x 8P x 380V x 50HZ

3) Transport d'énergie : Accouplement de vitesse

2-2. Réducteur

1) Type : Type d'ONU-Commande

2) Capacité : 132KW

3) Rapport : 1/22.1

4) À engrenages : Hélicoïdal simple et double

5) Rapport : Roulement à rouleaux

6) Matériel

(1) cas : Structure de soudure d'acier doux

(2) pignon : 20CrMnTiA

(3) vitesse : 20CrMnTiA

(4) axe de vitesse : 20CrMnTiA

(5) axe de production : 42CrMoA

7) Lubrification : À circulation forcée

8) Transport d'énergie : Accouplement de vitesse

2-3. Cadre et chapeau

1) Type : Type supérieur ouvert

2) Matériel : Structure de soudure d'acier doux

2-4. Pièces de petit pain

1)Petit pain

(1) type : Petit pain ennuyé

Petit pain avant : Directement

Petit pain arrière : Directement

(2) taille : Φ610x1830L

(3) matériel : Fonte effrayante

(4) profondeur effrayante : 10~15 millimètres

(5) dureté : HS 70 ±2

2) Petit pain R.P.M

(1) petit pain avant : 20,45 R.P.M

(2) petit pain arrière : 22,09 R.P.M

(3) rapport de frottement : 1/1.08

3)Ajustement de point de contact

(1) type : Moteur

(2) petit pain efficace Gap : Max.50mm

(3) indicateur : Plat de mémoire (est parti et droit)

4) Coussinet

(1) type : Roulement à rouleaux sphérique

(2) rapport du cas : Acier de fonte, ZG25

(3) lubrification : Système à circulation forcée

5) Contrôle de température

Refroidissement de (1) et méthode de chauffage : Type manuel

6) Commande de petit pain

Joint Accouplement-Réducteur-Universel de Moteur-Vitesse----Petit pain arrière et petit pain avant

2-5. Guide courant :

1) Type : Fixe

2) Matériel : Plaque d'acier, plat de chrome.

2-6. Dispositif d'arrêt d'urgence

1) Type : Frein hydraulique d'exposition

2) Opération : Bouton poussoir S/W---- 4Pcs

                            Corde S/W----Partie antérieure 1Pc

                            Pied S/W----Partie antérieure 1Pc

2-7. Lit

1) Type : Lit commun

2) Matériel : Poutre en double T

3) Établissement : Boulon d'anchrage de « J »

4) Acc'y : Plateau (acier inoxydable 304)

2-8. Couteau de règlage

1) Type : Type manuel de barre

2) Matériel : Acier 45#

3) Couteau Q'ty : 4 PCS

D'autres termes :

1. Période de livraison : totalement 8 mois après le contact est confirmés ;
2. Paiement : 30% du montant total par T/T à l'avance comme acompte, 70% du montant total par L/C ;
3. Pièces de rechange : Le vendeur fournit un ensemble de pièces vulnérables sans valeur pour libre. Le vendeur proposent également que l'ensemble de l'achat un d'acheteur de plusieurs pièces de rechange pour le stockage une opération de l'an. Le vendeur montrera que la liste de pièces de rechange à l'acheteur pour le sien choisissent avant la livraison.
4. Extérieur et couleur : L'extérieur et la couleur des machines sont basés sur la norme du vendeur. Outre du cours nous pouvons produire selon l'ombre-guide de l'acheteur ;
5. Courant électrique : La citation ci-dessus est basée sur 380V/50Hz. Il y aura une certaine surtaxe et prolongé produisant l'heure pour des conditions sur commande de courant électrique
6. Période de garantie :
   1. Machines : un an après l'élimination des imperfections réussie ;
   2. Composants électriques : 6 mois après l'élimination des imperfections réussie ;
7. Service d'élimination des imperfections à bord : Le vendeur envoie quatre travailleurs techniques (ou plus comme demande de l'acheteur) à l'endroit qui a nommé par l'acheteur pour instruire le service d'élimination des imperfections ;
   1.    Le vendeur est responsable des honoraires coûtés en Chine mais excepté la charge de visa. ;
   2.    L'acheteur est responsable des honoraires coûtés à bord et de la charge de visa. Ces honoraires incluent mais non limité en tant que ci-dessous :

1. Honoraires de vol pour la croisière ;
2. Le trafic, repas et honoraires vivants pendant l'evection ;
3. Allocation (honoraires de main d'oeuvre) USD 80,00 pour une personne un jour
4. Transporteur : L'acheteur devrait louer un traducteur pour la communication commode. Autrement le vendeur enverra un traducteur supplémentaire. L'acheteur devrait être responsable de ce coût (référez-vous à l'a~d).
