Appareil de contrôle automatique de représentation de porte de machine à laver de PLC IEC60335

Appareil de contrôle automatique de représentation de porte de machine à laver de PLC IEC60335

Introduction de production :

Le dispositif s'ouvrant de lavage d'essai de résistance de porte de manchine se conforme à IEC60335-1, IEC60335-2-7 la clause 22,104 de la clause standard 18.101and, répondent aux exigences électriques de sécurité de machine à laver de ménage, il est employé pour l'ouverture de porte de machine à laver et l'essai fermant de longévité.

Il adopte au PLC le plus avancé plus le contrôle de moteur pas à pas, avec l'acier inoxydable de 100%

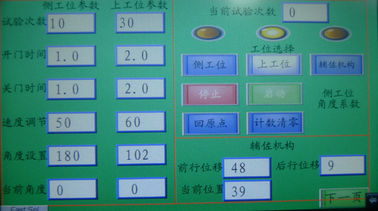

manipulateurs et mandrin de vide ; et il a l'écran tactile standard d'affichage à cristaux liquides de véritable couleur de TFT, peut être

l'angle et la vitesse d'essai de préréglage, simuler tellement normalement une porte de machine à laver se sont ouverts et se sont fermés

manuellement, réalisez le contrôle intelligent.

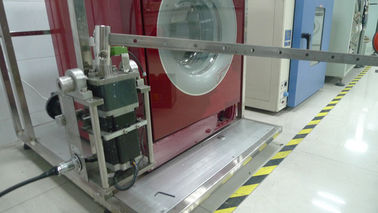

L'équipement de test se compose d'une armoire de commande électrique, d'un support témoin et de deux montés

composition robotique (conducteur de moteur pas à pas). Le support est fait d'extrusions en aluminium à haute teneur,

le manipulateur sont montés sur les poutres de support et les piliers, peuvent rencontrer

porte gauche et la porte de l'essai de machine à laver sur différentes tailles, c'est polyvalence.

Paramètres techniques principaux :

1. Puissance de travail : C.A. 220V 50HZ ou C.A. 110V, 60Hz

2. Mode de contrôle : PLC

3. Mode d'affichage : écran tactile 7-inch

4. matériel de structure de vue : Aluminium à haute teneur

5. manipulateur : Un manipulateur de taille et un manipulateur supérieur,

vous pouvez remplacer le mandrin de vide et le dispositif de pince

6. dispositif d'aide : course de 0-50mm réglable

7. dispositif de réglage de châssis : Ajustez l'échantillon pour être de niveau ou l'inclinaison

8. temps d'essai : 0-999999 réglable, automatique arrêt quand il atteint le nombre préréglé

9. ouverture/heure exacte : 0-9999S réglable

10. le cours d'ouverture/clôture : réglable

11. ange s'ouvrant : Manipulateur latéral 0-180°adjustable ; manipulateur supérieur -30-90°

12. Le poste de travail : Simple (s'ouvrir gauche de porte ou ouverture supérieure de porte)

13. Taille de support : 800*1000*1200mm

14. Détection de porte témoin : L'échantillon ouvrent la détection de panne de 50mm

15. Norme : IEC60335-1, IEC60335-2-7
